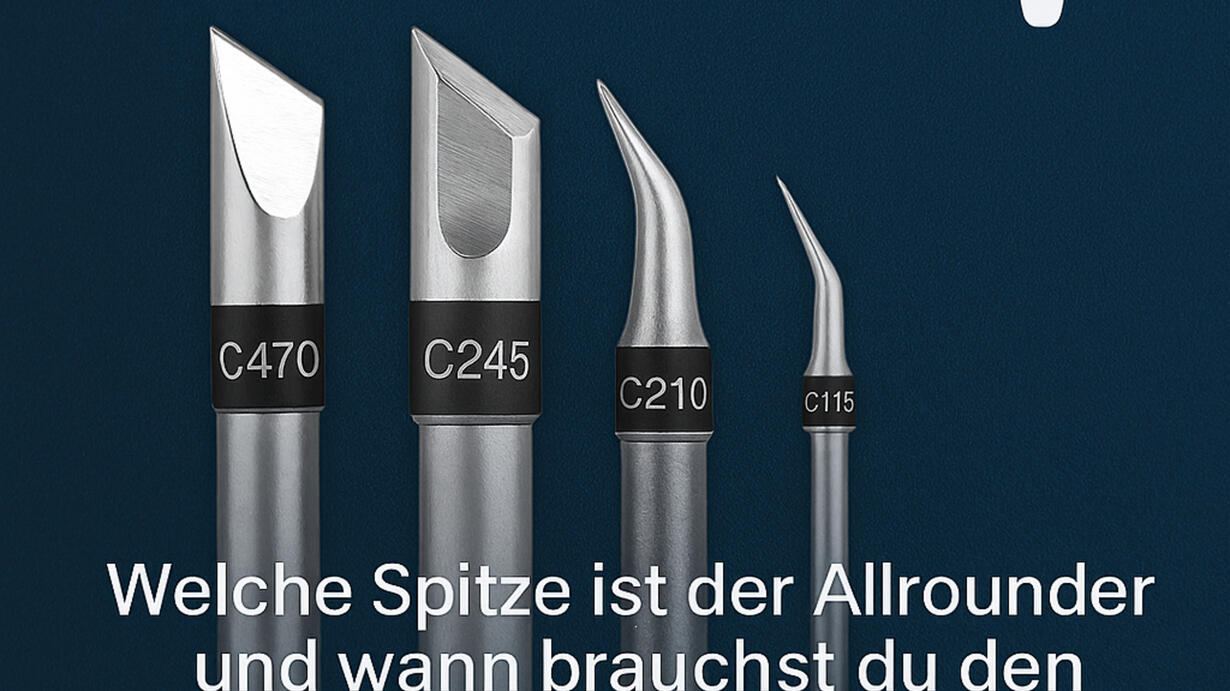

JBC Lötspitzen C470 vs. C245 vs. C210 vs. C115: Welche Spitze ist der Allrounder und wann brauchst du den Nano-Spezialisten?

JBC Lötspitzen C470 vs. C245 vs. C210 vs. C115: Welche Spitze ist der Allrounder und wann brauchst du den Nano-Spezialisten?

Quelle: Which JBC tip do you need? C470 C245 C210 or C115?

Episode Transcript

(00:00):
Hallo und Willkommen zu unserer heutigen Erkundung.
Wir nehmen uns heute ein sehr spezifisches, aber für viele
doch extrem wichtiges Thema vor,genau die Welt der JBC
Lötspitzen. Konkret schauen wir uns die
Serien C 470, C 245, C 210. Und C. 115 genauer an Mhm.

(00:22):
Unsere Grundlage dafür ist eine Analyse von einem
Videotranskript von Elishop die haben diese Spitzen nämlich mal
verglichen. Ah, interessant.
Und die Mission für dich heute. Wir wollen gemeinsam rausfinden,
welche Spitze sich laut diesem Material am besten für welche
Aufgabe eignet und was die wirklich entscheidenden
Unterschiede sind. Ich bin echt gespannt, was da

(00:44):
so, na ja, an aha Momenten auf uns wartet.
Absolut ein spannendes Feld. JBC ist ja nicht ohne Grund ein
ziemlich großer Name im Bereich Löttechnik.
Stimmt. Ihre Stationen sind ja bekannt
für Qualität und ein Kernmerkmalsind ja diese sogenannten aktiv.
Spitzen genau aktivspitzen, das hört man immer wieder.
Das. Heißt ja, dass Heizelement und

(01:05):
Temperatursensor direkt in der Spitze integriert sind.
Das sorgt für eine unglaublich schnelle und präzise
Temperaturregelung. Mhm, aber die beste Station
nützt halt wenig ohne die passende Spitze und genau da
setzen wir heute an, OK. Die 4 Serien, die du genannt
hast, die Decken schon ein breites Spektrum ab.
C 174 für die ganz dicken Brocken, die man an den HDE

(01:28):
Stationen findet, HDE. Ja, dann C 145 und C 110.
Die laufen an den weit verbreiteten modularen oder
kompakten Stationen. Da sehen wir schon eine erste
Differenzierung. OK, also die normaleren
Stationen sozusagen. Genau und schließlich die C 115
für die Nanostationen, also für das ganz, ganz feine.

(01:49):
OK aktivspitzen, gut, dass du das noch mal betonst.
Diese schnelle Regelung ist ja auf das Killerargument.
Absolut. Aber bevor wir jetzt die
einzelnen Modelle durchgehen, weist die Quelle ja auf was ganz
Grundlegendes hin, die Wärmeübertragung, ja.
Enorm wichtig. Warum ist das laut dem Material
so entscheidend? Noch bevor wir über Na ja, Form

(02:09):
oder Größe der Spitze sprechen? Das ist wirklich der Kernpunkt,
den die Analyse da hervorhebt. Und er ist fundamental fürs
Verständnis, das Prinzip, dass da vermittelt wird, ist
eigentlich simpel, OK. Welle immer die Spitze, die die
größtmögliche Kontaktfläche zur Lötstelle herstellen kann, also
ohne dabei natürlich andere Bauteile zu berühren oder

(02:30):
irgendwie unpraktisch zu sein. Größtmögliche Kontaktfläche
logisch eigentlich. Der Grund ist reine Physik, mehr
Kontaktfläche bedeutet mehr Pfade für die Wärmeenergie, um
von der Spitze in die Lötstelle zufließen.
Mhm, die Wärmeübertragung ist effizienter, schneller und
kontrollierter. Das klingt logisch, also.
Mehr Kontakt gleich besserer Wärmefluss?

(02:53):
Genau im Material wird auch auf einen häufigen Denkfehler
eingegangen. Viele wünschen sich ja einfach
maximale Leistung von ihrer Lötstation, denken mehr Watt ist
immer besser. Ja, kennt man.
Aber die Analyse stellt klar, was nützen dir, sagen wir mal
150 Watt, wenn du mit einer winzigen Nadelspitze versuchst,

(03:14):
diese Energie auf ein großes Massepad zu übertragen.
Ah okay. Die Spitze selbst wird dann zum
Flaschenhals, sozusagen die Energie kommt gar nicht dort an,
wo sie gebraucht wird oder zumindest nicht schnell genug.
Ah verstehe die Leistung muss auch ja auf die Straße gebracht
werden können. Exakt deshalb der ganz

(03:35):
praktische Rat aus der Quelle, den man sich wirklich merken
sollte. Versuche also immer die Größe
Spitze zu verwenden, die für deine Arbeit praktisch ist.
Die praktisch größte OK, ja, dasMacht das Löten einfacher.
So die Aussage. Es geht nicht darum, mit Kanonen
auf Spatzen zu schießen, sonderndarum, die Wärmeübertragung zu
optimieren. Eine etwas größere Spitze kann

(03:56):
oft bedeuten, dass man mit niedrigerer Temperatur arbeiten
kann, was wiederum schonender ist fürs Bauteil für die
Platine. Guter Punkt.
Ja OK, das Prinzip ist klar, Größe zählt aber eben die
passende Größe für die Aufgabe. Genau, dann lass uns das mal auf
die erste Kategorie anwenden, die im Material vorgestellt

(04:18):
wird. Die C 47 ok, die wird ja als
eine der größten Spitzen im Sortiment beschrieben und die
Quelle sagt ganz deutlich, nichtfür Standardleiterplatten
gedacht, das ist mal ne Ansage. Ja, das ist sie.
Wofür braucht man die denn dann?Laut Analyse?
Die Beispiele aus dem Material sind da ziemlich eindeutig.

(04:40):
Größere wärmeintensive Komponenten.
Zum Beispiel Antennen werden genannt, große Steckverbinder,
dicke Kabel an massive Metallteile löten also wirklich
heavy Duty Anwendungen. Okay Heavy Duty die
Spezifikationen, die genannt werden, unterstreichen das ja
bis zu 250 Watt Leistung liefertdie passende Station für diese

(05:04):
Spitzen. 250 Watt. Ja, und die Spitzen selbst
können richtig groß sein. Bis zu 31 Millimeter Breite oder
Durchmesser werden da erwähnt, das ist schon ne ganz andere
Liga. 31 Millimeter, das ist ja fast schon ein bratpfannenwender
und 250 Watt okay. Das ist wirklich speziell.

(05:26):
Absolut. Die Quelle bringt es auf den
Punkt mit der Aussage es ist nichts was du jeden Tag benutzen
wirst. Wahrscheinlich nicht.
Nein. Um diese Spezialisierung zu
verdeutlichen, wird im analysierten Video wohl auch ein
konkretes Beispiel gezeigt oder zumindest genannt.
Die Spitze C 470 strich 0 44. Mhm, die ist speziell zum

(05:49):
Entfernen von HF Abschirmungen gedacht, also diesen
Metallkäfigen auf Platinen. OK, dafür gibt es ne eigene
Spitze. Genau.
Das zeigt halt, wir reden hier über Werkzeuge für ganz
bestimmte, oft industrielle oderreparaturtechnische Nischen.
Und wie verbreitet ist das? Gibt die Quelle da eine
Einschätzung? Ja, und die ist ziemlich

(06:11):
interessant. Laut der Quelle benötigen
weniger als ein Prozent der JBC Kunden überhaupt diese Art von
Heavy Duty Spitzen. Nur ein Prozent, wow, ja, das
rückt die Perspektive zurecht. Für 99% der Anwender sind diese
Spitzen schlichtweg irrelevant. Sie sind die Ausnahme, nicht die

(06:31):
Regel. Ok C 470 abgehakt, Spezialist
für sehr grobe und spezielle Aufgaben für die allermeisten
von uns eher nicht relevant, genau dann kommen wir zum
nächsten Kandidaten, dem C 245 da klingt die Beschreibung in
der Quelle schon ganz anders, der wird als oft als Allrounder
Schlichthin bezeichnet. Der Klassiker.

(06:54):
Das hört sich doch nach etwas an, womit viele arbeiten
könnten. Oder der Analyse wirklich im
Herzstück des JBC Sortiments fürviele Anwender aha, was die
Quelle hervorhebt, ist die enorme Bandbreite dieser Serie.
Es gibt eine riesige Auswahl an Formen und Größen, wirklich ja
von sehr feinen 0,3 Millimeter spitzen bis hinzu Breiten
Meißeln oder abgeschrägten Formen von 6,6 Millimetern.

(07:19):
Von 0,3 bis 6,6 Millimeter OK, das ist eine Spanne.
Absolut. Das deckt laut Material einfach
einen Großteil der gängigen Lötaufgaben ab.
Von relativ feinen Arbeiten bis hinzu mittelgroßen Bauteilen
oder Anschlüssen mit höherem Wärmebedarf.
Und was ist mit der Leistung undKompatibilität?
Das sind ja auch wichtige Faktoren.
Auch da punktet der C 54 laut Quelle.

(07:41):
Die Spitzen können mit einer Spitzenleistung von bis zu 140
Watt betrieben werden. 140 Watt,das ist ordentlich, das ist für
die meisten Standardaufgaben mehr als ausreichend.
Und ein ganz wichtiger Punkt, der im Material betont wird.
Diese C 245 Spitzen sind kompatibel mit der weit
verbreiteten und vergleichsweiseerschwinglichen Kompaktlinie von

(08:03):
JBC. Ah gut zu wissen, aber natürlich
auch mit den modularen Stationen.
Das macht sie halt zugänglich. Das klingt wirklich nach einem
Arbeitspferd. Warum wird er denn im Material
besonders für Anfänger empfohlen?
Liegt das nur an der Vielseitigkeit?
Die Vielseitigkeit ist sicher der Hauptgrund, aber es steckt
noch mehr dahinter, wenn man dieAnalyse interpretiert.

(08:23):
Nämlich. Für jemanden, der anfängt, ist
es ja oft schwer abzuschätzen, welche Aufgaben genau auf ihn
zukommen. Stimmt der C 245 bietet hier
laut Quelle die Sicherheit für fast alles gewappnet zu sein.
Du kannst damit die meisten SMD arbeiten erledigen, also dieses
Löten von den winzigen Bauteilendirekt auf der Oberfläche.

(08:44):
Ja, SMD klar, Mhm. Da die feinsten Spitzen ja nur
0,3 Millimeter haben. Gleichzeitig hast du aber auch
genug Power und größere Spitzenformen für bedrahtete
Bauteile, Steckverbinder oder kleinere Masseflächen.
Also wirklich von bis genau. Du musst nicht sofort in mehrere
spezialisierte Systeme investieren.

(09:05):
Deshalb die Quintessenz aus dem Material direkt an dich als
Nutzer gerichtet. Wenn du also gerade anfängst
oder nichts allzu spezielles brauchst, ist dies die
empfohlene Wahl. OK, der C 245 als solider,
vielseitiger Standard, aber manchmal braucht man ja doch
mehr Finesse, mehr Präzision, klar, da kommt dann wohl der C
210 ins Spiel, was sagt die Quelle zu den Unterschieden zum

(09:26):
C 245? Genau der C 210 wird im Material
als die Präzisionsoption positioniert.
Der Hauptunterschied, der hervorgehoben wird, ist die
Bauform. Wie meinst du?
Die C 210 Spitzen sind insgesamtschmaler und kürzer als die C
245 Pendants. Das erlaubt einen feineren

(09:48):
Zugang und bessere Sicht auf dieLötstelle, gerade wenn es eng
wird. Ah OK, schlanker genau.
Die verfügbaren Spitzengrößen spiegeln das Wider.
Sie reichen laut Quelle von extrem feinen 0 Komma ein
Millimetern bis zu etwa 3 Millimetern. 0,1 Millimeter, das
ist ja schon fast unsichtbar, also ideal für filigrane

(10:10):
Arbeiten. Aber Moment, du hattest ja
vorhin das Wärmeübertragungsprinzip erklärt
kleinere Spitze bedeutet doch weniger Kontaktfläche, gibt es
da einen Nachteil? Absolut.
Und das verschweigt die Quelle auch nicht.
Das ist der Kompromiss, den man eingeht.
Die maximale Wärmeübertragung ist beim C 210 deutlich
geringer. Aha, die Spitzenleistung liegt

(10:33):
hier nur bei etwa 40 Watt, verglichen mit den 140 Watt bis
C 245. Nur 40 watt OK, das ist n
unterschied. Ja, das bedeutet für Bauteile,
die viel Wärme ableiten, zum Beispiel weil sie an große
Masseflächen angebunden sind, ist der C 210 möglicherweise
nicht die beste Wahl, selbst wenn er von der Größe her passen

(10:54):
würde. Weil die Power fehlt.
Genau. Die 40 Watt reichen dann einfach
nicht aus, um die Lötstelle schnell genug auf Temperatur zu
bringen. OK, das ist ein wichtiger Punkt.
Also Präzision auf Kosten von Power sozusagen.
So kann man es sehen, ja. Wo sieht die Quelle denn dann
das ideale Einsatzgebiet für denC 210?
Ganz klar in Situationen, wo es auf engstem Raum präzise zu

(11:15):
gehen muss. Stell dir eine dicht bestückte
Leiterplatte vor, vielleicht mit040 zweier oder sogar 0201 er
SMD Bauteilen. Oh ja.
Das ist winzig. Da kommst du mit einer C 245
Spitze vielleicht gar nicht an die gewünschte Lötstelle, ohne
benachbarte Komponenten zu gefährden.
Hier spielt der C 210 laut Analyse seine Stärke aus.

(11:37):
Die schlanke Form ermöglicht dasArbeiten unter dem Mikroskop an
sehr feinen Strukturen, da ist hohe Leistung gar nicht primär
gefragt, sondern eben der präzise Zugang.
Das macht Sinn, aber was ist, wenn man beides braucht?
Mal die Power vom C 245, mal diePräzision vom C 210 muss man
dann 2 Stationen haben. Ah, gute Frage.
Hier nennt die Quelle eine wirklich interessante Option,

(11:59):
die oft übersehen wird. Flexibilität durch Austausch des
Handgriffs echt jetzt? Ja, man kann an den meisten
Stationen, die standardmäßig miteinem C 245 Handgriff kommen,
einfach einen C 210 Handgriff anschließen.
Moment also einfach nur den Griff tauschen?
Genau, nur den Griff. Die Station erkennt das und

(12:20):
passt die Regelung entsprechend an.
Das ist ja clever. Absolut.
Das heißt, du kannst mit einer einzigen Station beide
Spitzenserien nutzen, indem du nur das Werkzeug wechselst.
Das ist natürlich ne super Möglichkeit, sich beide Welten
offen zu halten, ohne gleich dasDoppelte investieren zu müssen.
Ah, das ist ja genial. Also eine Station, aber 2

(12:40):
verschiedene Werkzeugköpfe quasi.
Sozusagen, ja. Das erweitert die Möglichkeiten
enorm gut, dass das Material darauf hinweist.
Jetzt fehlt uns nur noch die letzte Kategorie.
Die C 115 die Beschreibung in der Quelle klang ja schon fast
ehrfurchtgebietend extrem klein.Ja, C. 115 ist laut der Analyse

(13:02):
wirklich die Spitze der Miniaturisierung im GBC
Programm. Die Spitzengrößen bewegen sich
hier in einem Bereich von 0,1 Millimeter bis maximal ein
Millimeter. Nur bis ein Millimeter.
Puh, was ist Dinzig? Die Quelle betont daher auch zu
recht, dass diese Spitzen eigentlich nur sinnvoll unter

(13:22):
einem Mikroskop eingesetzt werden können.
Mit bloßem Auge ist da kaum nochpräzise zu arbeiten.
Kann ich mir vorstellen und die Anwendungen, wofür braucht man
denn so was feines? Das Material nennt hier typische
Beispiele aus dem Bereich des Mikrolötens, also Reparaturen an
Mobiltelefonen, arbeiten an kleinsten ICS mit sehr feinem
Pin Pitch. Löten an Flexkabeln oder eben

(13:44):
unter dem Mikroskop auf engstem Raum, wo selbst ein C 200 noch
zu groß wäre. Okay also wirklich die High End
fummelarbeit? Genau, es sind
hochspezialisierte Aufgaben, diehöchste Präzision erfordern.
Dringt nach ner Herausforderung.Gibt es bei diesen ultrafeinen
Spitzen noch was Besonderes zu beachten?
Laut der Quelle? Ja, 2 wichtige Punkte werden im

(14:05):
Material genannt. Erstens diese C 115 Spitzen sind
aufgrund ihrer geringen Masse und feinen Struktur deutlich
empfindlicher als ihre größeren Geschwister.
Ah OK. Sie nutzen Sie schneller ab und
können leichter beschädigt werden.
Man muss also sorgsamer damit umgehen.
Das kann potenziell auch die laufenden Kosten etwas erhöhen.
Macht Sinn. Und zweitens, zweitens.

(14:27):
Und das ist ganz entscheidend. Die C 115 Spitzen sind
ausschließlich mit den speziellen Jbc Nano Lötstationen
kompatibel, nur mit den Nanostationen.
Nur mit denen. Nur mit denen, man kann sie
nicht an einer Standard oder Kompaktstation betreiben, das
unterstreicht noch mal den Nischencharakter C. 115 ist für

(14:47):
absolute Spezialisten im Mikrobereich mit der dafür
vorgesehenen Ausrüstung. Verstanden, empfindlich und
braucht eine eigene Station. Das grenzt den Nutzerkreis
natürlich stark. Ein definitiv.
Okay, dann lass uns mal versuchen, das Ganze aus der
Quelle zusammenzufassen. 4 spitzen, 4 Welten oder wieso

(15:09):
könnte man es sehen? Ja, die Analyse zeichnet
folgendes Bild C. 470, der Spezialist für schwere
wärmeintensive Aufgaben. Große Bauteile, spezielle
Entlötungen für unter 1% der Anwender relevant abgehakt C.
245 der Allrounder deckt den breitesten Bereich ab von SMT

(15:35):
bis mittelgroß gute Leistung, viele Formen kompatibel mit
gängigen Stationen die Standardempfehlung quasi der
Brot und Buttertyp. Genau.
C. 210 der Präzisionskünstler. Schlanker, kürzer, ideal für
enge Platzverhältnisse und feiner arbeiten, aber eben
geringere Leistung als C. 245 kann oft alternativ an C 245

(15:59):
Stationen betrieben werden, die flexible Feinoption richtig und
dann noch C 115 der Mikrospezialist.
Extrem klein, nur für Ultrafeinearbeiten unter dem Mikroskop
empfindlich benötigt spezielle Nanostation die Nische für
Profis, das warst es gut zusammen und die Hauptempfehlung

(16:23):
aus dem Material, die sich daraus ableitet, die ist
ziemlich eindeutig und richtet sich an die breite Masse der C.
244 ist für die allermeisten Anwender die beste Wahl als
Startpunkt und oft auch als dauerhafte Lösung wegen der
Vielseitigkeit. Genau.
Seine Vielseitigkeit ist der entscheidende Faktor.
Interessanterweise nennt die Quelle im zusammenfassenden Teil

(16:46):
einen verfügbaren Größenbereich von 0,1 bis 6 Millimetern für
den C 244. Ah doch, bis 0,1.
Ja, da scheint es also auch sehrfeine Optionen zu geben, auch
wenn vorher eher 0,3 Millimeter genannt wurde.
Diese Bandbreite macht ihn halt enorm anpassungsfähig und ideal

(17:07):
für Einsteiger oder Werkstätten,die ein breites Spektrum
abdecken müssen. OK, und wenn der C 245 mal nicht
reicht, wenn es doch feiner seinmuss.
Wenn du dann merkst, dass du regelmäßig an Grenzen stößt,
weil es zu eng wird oder du nochfeinere Kontrolle brauchst, dann
ist der C 210 die logische Ergänzung, so die Analyse Mhm.

(17:29):
Und wie wir gehört haben, erinnert die Quelle ja an die
Möglichkeit, durch den Tausch des Handgriffs beide Systeme an
einer Station zu nutzen. Stimmt, das war der Trick mit
dem Griff. Genau das ist eine wichtige
Überlegung, bevor man vielleichtvoreilig eine komplett neue
Station kauft, die C 115 und C 470 sind dann wirklich nur für
die extremen Ränder des Spektrums relevant, die die
meisten nie berühren werden. OK, was nehmen wir also mit für

(17:52):
dich aus dieser Erkundung des Ilex Shop Materials?
Die Wahl der Lötspitze ist allesandere als trivial.
Absolut nicht. Es ist, wie die Quelle zeigt,
ein ständiges Abwägen. Du brauchst genug Größe für eine
gute Wärmeübertragung, aber nicht so viel, dass es
unhandlich wird oder Kollateralschäden verursacht.

(18:12):
Genau. Du brauchst genug Leistung für
das Bauteil, aber die feinste Spitze bringt die Power nicht
rüber und Präzision ist toll, aber oft auf Kosten der
Robustheit oder der Leistung. Ein Balanceakt.
Der C 445 scheint laut dieser Analyse der goldene Mittelweg
für viele zu sein. Ein sehr vielseitiger
Startpunkt. Und das führt uns zu einem
letzten Gedanken, den Du aus dieser Diskussion mitnehmen

(18:34):
kannst. Ja, jetzt, wo wir die Nuancen
und Einsatzgebiete aus der Quelle kennen, wirf doch mal
einen kritischen Blick auf deineeigenen Lötprojekte und Na ja,
Gewohnheiten. OK.
Gibt es vielleicht Aufgaben, beidenen du dich immer wieder
schwer tust? Könnte ein bewusster Wechsel der
Lötspitze den entscheidenden Unterschied machen?
Also mal was anderes probieren. Genau, vielleicht zu einer

(18:56):
anderen Größe innerhalb deiner Serie oder sogar zu einem ganz
anderen Typ wie dem C 210 statt dem C 245.
Wenn du die Möglichkeit hast mitdem Griffwechsel Mhm.
Könnte das deine Arbeit nicht nur qualitativ besser machen,
sondern vielleicht sogar spürbarschneller und weniger
frustrierend? Eine Frage, die sich sicher
lohnt, mal durch den Kopf gehen zu lassen.

(19:18):
Vielleicht schlummert ja in der richtigen Spitze noch
ungenutztes Potenzial. Könnte gut sein.
Damit sind wir am Ende unserer heutigen Vertiefung zu den JBC
Lötspitzen, basierend auf der Analyse des Ileshop Materials.
Wir hoffen, diese detaillierte Betrachtung hat dir geholfen,
etwas mehr Klarheit zu gewinnen bis zum nächsten Mal.
